Conectar um chicote de interruptores a outros componentes elétricos é um processo crucial em vários dispositivos e sistemas eletrônicos. Como fornecedor profissional de chicotes de comutação, somos bem versados neste tópico e estamos ansiosos para compartilhar nosso conhecimento com você. Este blog irá guiá-lo cuidadosamente durante todo o processo.
Compreendendo o chicote do switch

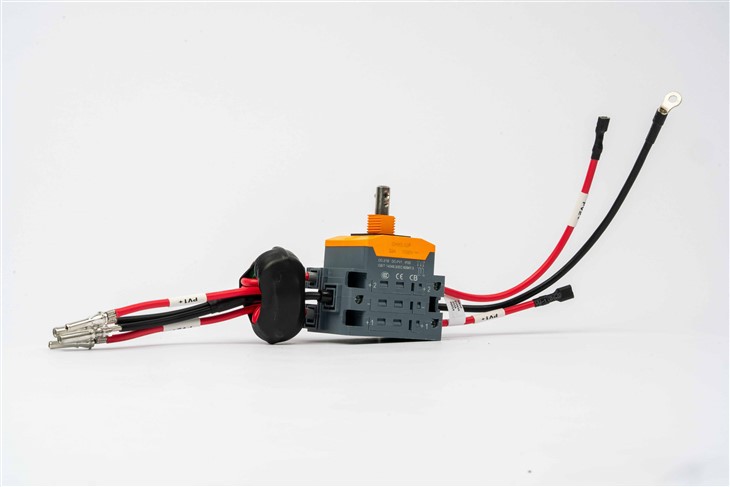

Antes de mergulharmos no processo de conexão, é essencial entender o que é um Switch Harness. Um chicote de interruptores é um grupo de cabos elétricos e conectores que trabalham juntos para transmitir sinais de um interruptor para outras partes de um sistema elétrico. Esses interruptores podem ser encontrados em todos os lugares, desde simples eletrodomésticos até complexos sistemas de controle industrial. NossoChicote de interruptoresos produtos são projetados e fabricados com materiais de alta qualidade para garantir desempenho estável e confiabilidade a longo prazo.
Preparando-se para a conexão
1. Conheça seus componentes
Em primeiro lugar, você precisa ter uma compreensão clara do chicote do interruptor e dos outros componentes elétricos que irá conectar. Observe atentamente as especificações de cada componente, como classificação de tensão, capacidade de corrente e tipo de conectores que eles usam. Essas informações geralmente podem ser encontradas nas fichas técnicas do produto. Por exemplo, se você estiver conectando um chicote de interruptores a um sensor, certifique-se de que os níveis de sinal de ambos os componentes sejam compatíveis.
2. Reúna as ferramentas necessárias
As ferramentas certas são essenciais para uma conexão bem-sucedida. Normalmente, você precisará de cortadores de fio, descascadores de fio, ferramentas de crimpagem e um ferro de solda (em alguns casos). Essas ferramentas ajudam você a cortar os fios no comprimento certo, retirar o isolamento e fixar os conectores com firmeza.
3. Segurança em primeiro lugar
Trabalhar com componentes elétricos sempre traz alguns riscos. Antes de iniciar o processo de conexão, certifique-se de desligar a fonte de alimentação de todo o sistema. Use equipamento de segurança adequado, como luvas isoladas e óculos de segurança, para se proteger de possíveis choques elétricos e outros perigos.
Etapas de conexão
1. Identifique os fios
Em um Chicote de Chaves, cada fio tem uma função específica. Normalmente, fios de cores diferentes são usados para representar diferentes sinais ou fontes de energia. Consulte o diagrama de fiação fornecido pelo fabricante para identificar qual fio se conecta a qual contato na chave e em outros componentes elétricos. Por exemplo, um fio vermelho pode ser usado para alimentação positiva, um fio preto para terra e outros fios coloridos para transmissão de sinal.
2. Prepare os fios
Depois de identificar os fios, use um alicate para cortá-los no comprimento apropriado. Em seguida, use descascadores de fios para remover uma pequena quantidade de isolamento das extremidades dos fios, geralmente cerca de 6 a 8 mm. Tenha cuidado para não cortar os fios dentro do isolamento.
3. Conecte os fios aos conectores
Existem dois métodos comuns para conectar fios aos conectores: crimpagem e soldagem.
- Crimpagem: A crimpagem é um método popular porque é relativamente rápido e fácil. Coloque a extremidade desencapada do fio na parte apropriada do conector de crimpagem e use uma ferramenta de crimpagem para apertar firmemente o conector ao redor do fio. Certifique-se de que a crimpagem esteja firme, pois uma crimpagem frouxa pode causar mau contato elétrico.
- De solda: A soldagem fornece uma conexão mais permanente e confiável. Aqueça o ferro de solda e aplique uma pequena quantidade de solda na ponta. Em seguida, segure a extremidade do fio e o conector juntos e encoste o ferro de solda na junta. A solda derreterá e fluirá ao redor do fio, criando uma ligação forte. No entanto, a soldagem requer mais habilidade e prática.
4. Conecte o chicote do switch a outros componentes
Depois que os fios estiverem conectados aos conectores, é hora de conectar o chicote do interruptor aos outros componentes elétricos. Combine os conectores do chicote do interruptor com os conectores correspondentes nos outros componentes. Certifique-se de que os conectores estejam totalmente inseridos e travados no lugar. Alguns conectores possuem um mecanismo de travamento, como uma trava ou parafuso, para garantir uma conexão segura.
5. Teste a conexão
Assim que a conexão estiver concluída, ligue a fonte de alimentação (mas tenha cuidado e comece com uma tensão baixa, se possível) e teste a funcionalidade do sistema. Verifique se o switch pode controlar os outros componentes conforme esperado. Use um multímetro para medir a tensão e a corrente em diferentes pontos do circuito para garantir que tudo esteja funcionando corretamente. Se você encontrar algum problema, como um curto - circuito ou uma chave que não funciona, verifique novamente suas conexões e procure por fios soltos ou componentes danificados.
Considerações especiais para diferentes tipos de arneses
1. Chicote de comunicação
Ao conectar um chicote de interruptores a umChicote de comunicação, preste atenção especial à integridade do sinal. Os cabos de comunicação geralmente transportam sinais de alta frequência e a interferência pode facilmente afetar a transmissão de dados. Certifique-se de usar técnicas de blindagem adequadas e seguir as práticas de fiação recomendadas para minimizar a interferência eletromagnética (EMI). Por exemplo, mantenha os fios de comunicação longe de cabos de alta potência e use esferas de ferrite, se necessário.
2. Arnês de botão

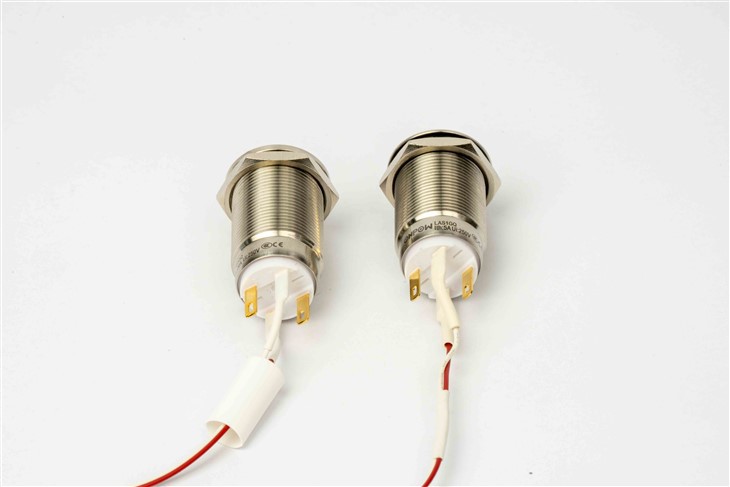

UMArnês de botãogeralmente é usado para conectar botões a um sistema de controle. Ao conectar o chicote de fios do interruptor a um chicote de botões, certifique-se de que o botão funcione corretamente. Verifique se há problemas mecânicos nos botões, como contatos presos ou soltos. Além disso, certifique-se de que os sinais elétricos dos botões sejam transmitidos corretamente através do chicote do interruptor para o sistema de controle.
Solução de problemas
Mesmo se você seguir todas as etapas cuidadosamente, ainda poderá encontrar alguns problemas durante o processo de conexão. Aqui estão alguns problemas e soluções comuns:
1. Mau contato elétrico
Se você notar que o sistema não está funcionando corretamente, pode ser devido a um mau contato elétrico. Verifique todos os conectores e juntas para ter certeza de que estão firmemente conectados. Se uma conexão crimpada estiver solta, pode ser necessário crimpá-la novamente. Se uma junta soldada estiver fraca, você poderá soldá-la novamente.
2. Curto-circuito
Um curto - circuito pode causar mau funcionamento do sistema ou até mesmo danificar os componentes. Procure por fios que estejam se tocando ou por condutores expostos que possam estar causando o curto - circuito. Isole todos os fios expostos e certifique-se de que a fiação esteja bem organizada.
3. Fiação incorreta
Se o sistema não estiver funcionando conforme o esperado, verifique novamente o diagrama de fiação para garantir que você conectou os fios corretamente. É fácil cometer um erro, especialmente quando se trata de um chicote elétrico complexo.
Conclusão e apelo à ação
Conectar um chicote elétrico a outros componentes elétricos é uma habilidade que requer conhecimento, paciência e as ferramentas certas. Seguindo as etapas e dicas descritas neste blog, você pode garantir uma conexão bem-sucedida. Como fornecedor líder de chicotes de interruptores, oferecemos uma ampla gama de produtos de chicotes de interruptores de alta qualidade, projetados para atender às diversas necessidades de nossos clientes. Se você estiver interessado em adquirir nossos produtos Switch Harness ou tiver alguma dúvida sobre o processo de conexão, não hesite em nos contatar. Estamos sempre prontos para lhe fornecer aconselhamento e suporte profissional.
Referências
- Manual de fiação elétrica, terceira edição por Terrell Croft e Wilford Summers
- Manual de Componentes Eletrônicos e Tecnologia, Segunda Edição por Peter Van Zant
